EnAIRgy è una macchina di finissaggio speciale per incrementare qualitativamente il vostro prodotto: è lo strumento ideale per chi intende migliorare il posizionamento sul mercato del prodotto conferendo morbidezza, voluminosità e volume, drappeggio, scatto e cambiamenti di aspetto. La gamma di effetti di finissaggio garantita da ENAIRGY è paragonabile alla gamma generale di effetti prodotti dai cesti a tamburo rotante, sebbene in un processo continuo e in aperto.

Scegliere EnAIRgy significa decidere di smarcarsi dal puro segmento “commodity”, dalle dinamiche di battaglia del prezzo, per ottenere un posizionamento del prodotto unico e distinto, senza necessariamente ridisegnare il prodotto dal filato alla trama o alla tintura, modificandone piuttosto l'aspetto e la percezione fisica e visiva.

Il segreto di EnAIRgy è la combinazione del moto alternato discontinuo, all'interno di un processo continuo: mentre infatti all'interno della macchina la merce accumulata continua a sbattere ad alta velocità in un movimento di andirivieni, all'esterno il tessuto entra ed esce continuamente senza soluzione di continuità. Ciò è possibile grazie ad una bassa velocità in entrata e in uscita dell’impianto (regolabile meccanicamente da 3 a 50 m/min) e ad una velocità molto elevata nel movimento interno di andirivieni.

Scarica la brochure

Brevetti Internazionali

EnAIRgy ha conseguito un riconoscimento mondiale grazie alle prestazioni garantite dai nostri brevetti internazionali:

Applicazioni

EnAIRgy è energia dell'aria e la sua azione trova il suo massimo contenuto creativo nella fase finale del finissaggio, appena prima dell’ispezione e imballaggio. La merce tinta, stampata o spalmata, viene lanciata ripetutatmente dalla pressione dell'aria contro griglie in acciaio inox a velocità variabile su tutta la larghezza di lavoro, riproducendo in modo industriale quell'antica attività di massaggio e azone meccanica delle lavandaie sulle rocce del fiume. ENAIRGY può lavorare su tessuti asciutti – grazie alla sua potente azione meccanica – o su tessuti precedentemente impregnati con prodotti chimici o semplicemente vaporizzati con vapore libero per aumentare la gamma possibile di effetti.

  • Tessuti per la casa: spugna, jacquards, ciniglie, tessuti automotive, tendaggi
  • Denim elastic e pantaloni: Stabilità per power stretch, massima elasticità, velure, velluti a coste e spalmati
  • Abbigliamento femminile: Tessuti serici stampati, tencel, crêpes di viscosa, poliestere e miste
  • Camiceria e lino: Camiceria tinto filo e stampata, lino e miste
  • Lana e misti: Lana pettinata e cardata

Modelli e possibili linee continue

In base alle specifiche esigenze di produttività, evaporazione, tipologia di tessuti ed effetti abbiamo allestimenti adeguati allo scopo:

Ultimo modello della famiglia con tunnel lungo e Power Boost (motore a spinta d'aria da 75kw). Adatto per tessuti medi e pesanti (jeans e pantaloni elasticizzati, camiceria e lino, ciniglia per tappezzeria ecc...) Crash intensivo e capacità di evaporazione fino a 500 kg/h.

Modello più piccolo della famiglia con tunnel di larghezza ridotta e potenza d'urto inferiore (motore a spinta pneumatica da 55 kW). Adatto per abbigliamento donna, stampe, camiceria e lino, lana e misti, pulizia della maglia ecc…) e ovunque la frequenza dell'impatto sia più importante della forza d'urto. Capacità di evaporazione fino a 350 kg/h.

Modello più potente della famiglia con tunnel òungo 6 metri ed enorme potenza d'urto (motori di spinta pneumatica da 75 kW + 30 kw). Adatto per tessuti pesanti, ma soprattutto per grandi capacità evaporative. Capacità di evaporazione fino a 600 kg/h.

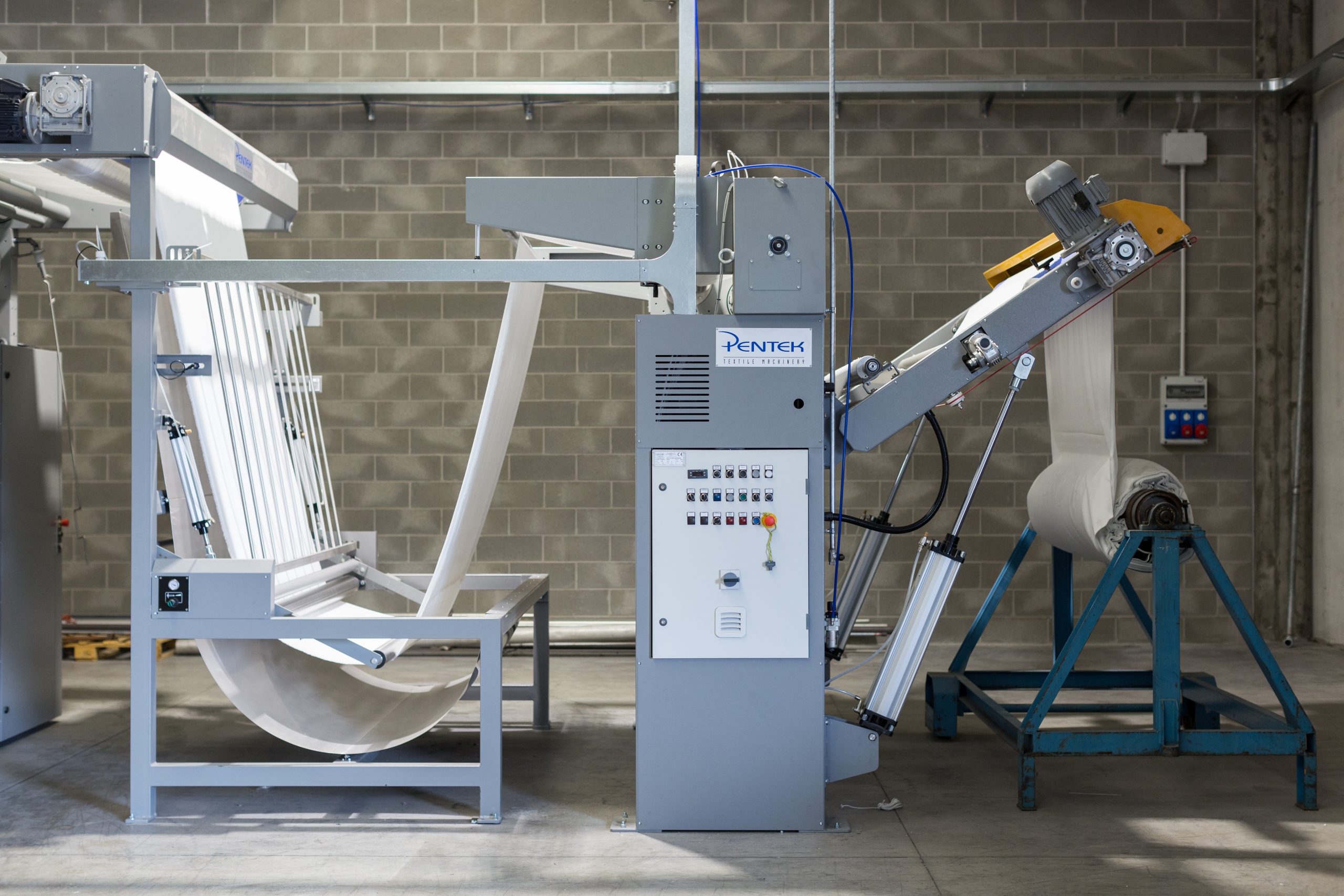

Configurazioni alternative e opzioni principali

Tutti i dispositivi per soluzioni su misura sia meccanicamente che elettricamente sono realizzati internamente nei nostri stabilimenti.

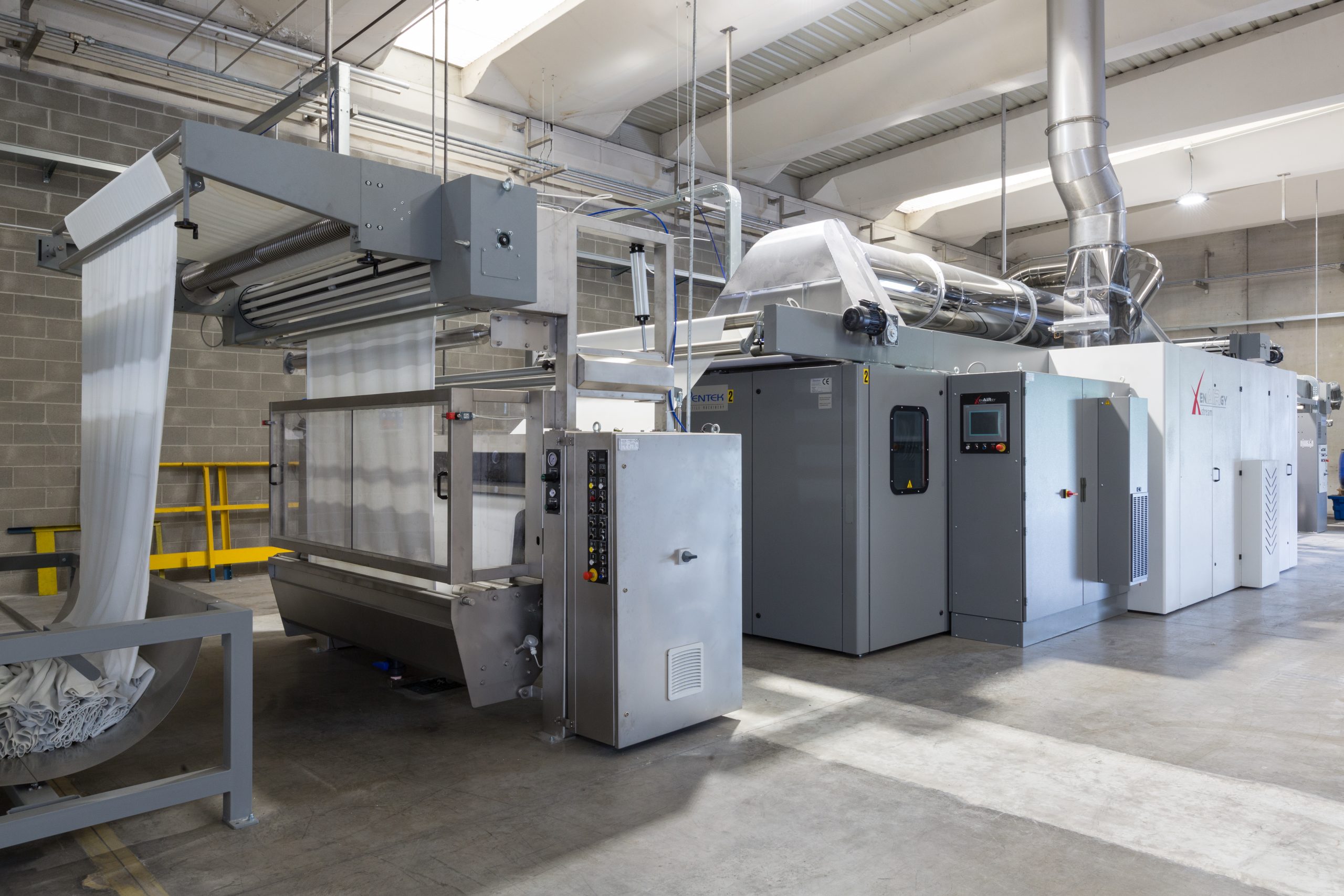

Esempi di linee

Alcuni esempi di line installate nel mondo
